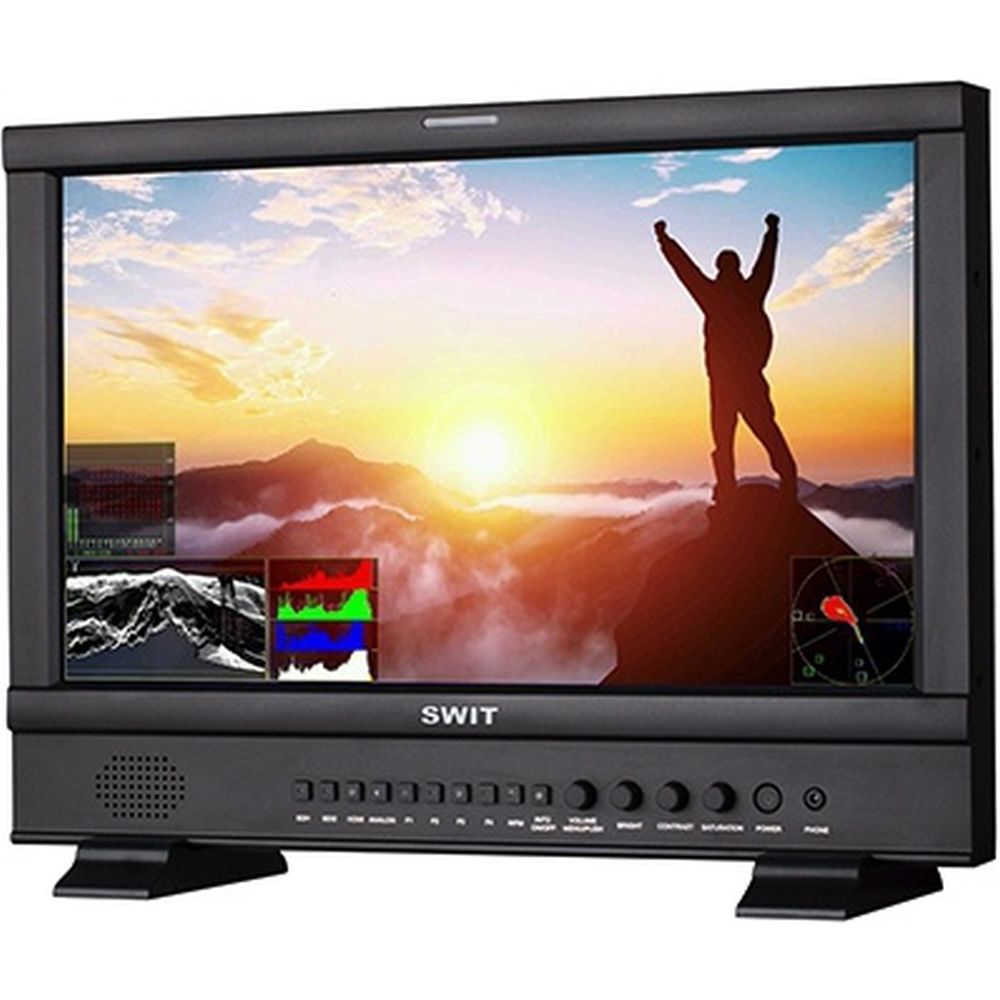

Moniteur de studio SWIT S-1173FS, 17 pouces FHD avec affichage de la forme d'onde

SWIT S-1173FS, Moniteur de studio FHD 17" avec forme d'onde

Le SWIT S-1173FS est un moniteur de studio FHD 17" avec forme d'onde, équipé d'un écran LCD IPS (In-Plane Switching) de 17,3 pouces avec une résolution Full HD de 1920x1080 pixels et un rétroéclairage LED. Le taux de contraste est de 700:1 pour un rendu des couleurs précis. L'angle de vision est de 160° horizontalement et de 160° verticalement.

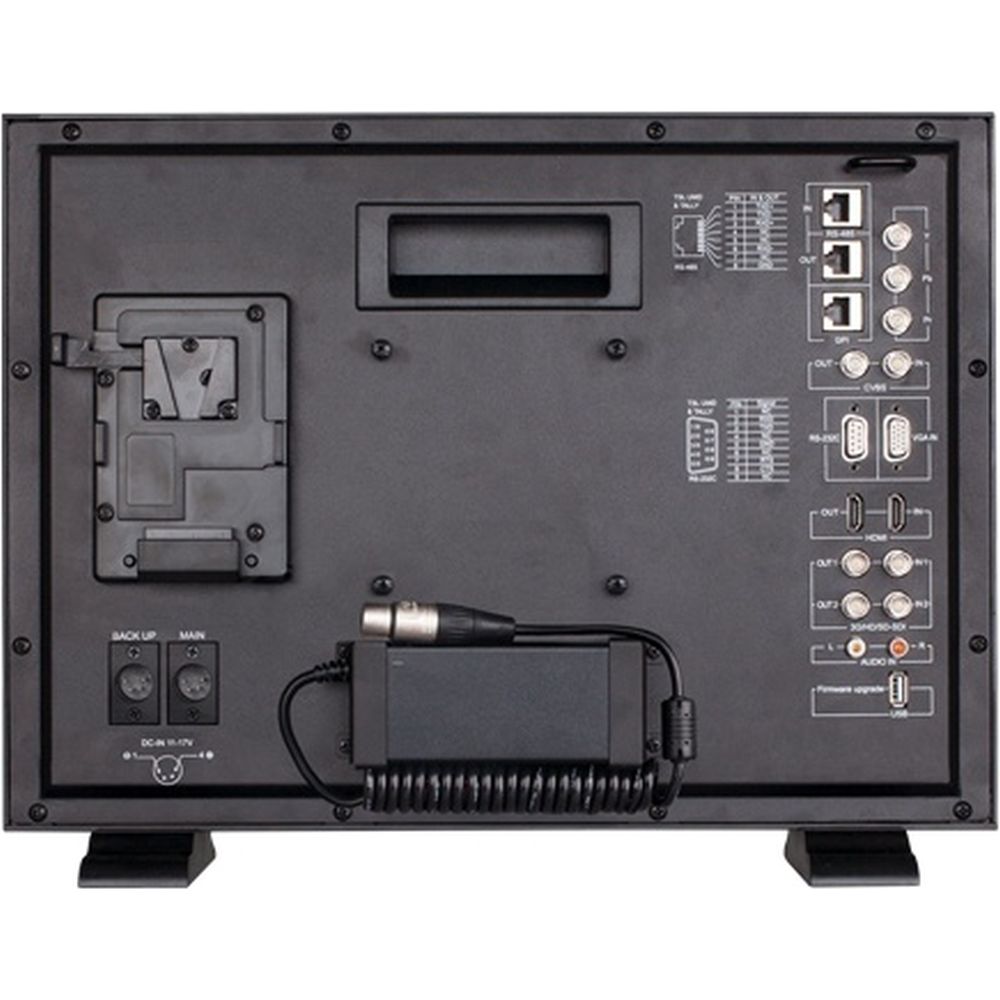

Le S-1173F prend en charge :

• Entrée 2K/3G/HD/SD-SDI x2
• Boucle 2K/3G/HD/SD-SDI x2
• Entrée HDMI x1
• Boucle HDMI x1
• Entrée YUV x1
• Entrée VGA x1
• Entrée CVBS x1
• Boucle CVBS x1
• Entrée RS485 UMD x1
• Sortie RS485 UMD x1
• Entrée RS232C UMD x1
• Entrée RS485 GPI x1
• Entrée audio analogique G/D x1

Forme d'onde / Vectorscope / Histogramme

Le S-1173F prend en charge les modes d'analyse vidéo, notamment : Forme d'onde (Y/Pb/Pr/R/G/B), Vectorscope, Histogramme (R/G/B/Y), afin d'afficher les informations de qualité vidéo numérique (Luma, couleur, saturation, etc.). Ces modes peuvent être adaptés aux différents affichages, et chaque mode peut être activé ou désactivé individuellement. La position d'affichage (Haut/Bas/Gauche/Droite), la taille, la couleur et la transparence sont également paramétrables.

Le S-1173F intègre des vumètres audio pour 16 canaux SDI et 8 canaux HDMI, avec des marqueurs et des informations d'alerte en cas de signal audio anormal. Les utilisateurs peuvent également sélectionner deux canaux audio pour la sortie via la prise 3,5 mm ou les haut-parleurs. La position du vumètre peut être choisie parmi Haut/Bas/Gauche/Droite, et il est possible d'afficher uniquement 2 canaux, 8 canaux ou les 16 canaux. Les marqueurs d'échelle, les informations d'alerte et la transparence du vumètre sont également configurables.

Le S-1173F prend en charge l'affichage UMD et tally texte selon le protocole TSL 3.1/4.0, avec sélection de 1 à 126 adresses TSL et jusqu'à 8 caractères. Les entrées UMD passent par un port RS485 ou RS232C, et les sorties par un port RS485.

Il prend en charge un étalonnage colorimétrique 3DLUT précis en 17x17x17. Utilisez un analyseur de couleurs professionnel (ex. KONICA MINOLTA CA310) et un logiciel d'étalonnage 3DLUT (ex. SpectralCal CalMAN5) pour mesurer et générer un fichier cube 3DLUT, qui peut ensuite être chargé sur le moniteur via une clé usb. Le moniteur intègre également des LUT de conversion des logs caméra vers Rec 709, notamment Log-C, C-log, S-log2, S-log3, V-log, J-log1 et RedLogFilm. Vous pouvez importer vos propres 3DLUT sur le moniteur via une clé usb.

Le S-1173F dispose d'un port USB standard pour les mises à jour du firmware. Les utilisateurs peuvent télécharger le dernier fichier firmware sur une clé usb et l'insérer directement dans le moniteur S-1173F pour effectuer la mise à jour, sans connexion PC.
